Umrichter

ZS-Serie 20/28/350

Leistungsstark, vielseitig, benutzerfreundlich:
Weltweit im Einsatz, in unterschiedlichsten Branchen bewährt: Die ZS-Serie steht für Qualität, auf die man sich verlassen kann.

Kompakt, leistungsstark, kosteneffizient

ZS20

Der ZS20 ist ein kompakter Hochleistungs-Frequenzumrichter für Anwendungen im Leistungsbereich von 0,4 kW bis 110 kW. Mit modernster Vektorregelung und starker Performance erfüllt er höchste Anforderungen an Effizienz und Zuverlässigkeit.

Ausgestattet mit integrierter STO-Funktion (Safe Torque Off) sowie einem LED-Bedienfeld bietet er höchste Sicherheit und Benutzerfreundlichkeit.

Dank seiner kompakten Bauweise eignet er sich sowohl für die Wand- als auch für die Hutschienenmontage. Der ZS20 verfügt über eine UL-Zertifizierung und ist somit ideal für den weltweiten Einsatz geeignet.

Katalog ZS20



Download weitere Dokumente

ZS20 LEISTUNGSKLASSEN 1-phasig 230 V 3-phasig 230 V 3-phasig 400 V
Leistungsbereich 0,4 kW ... 2,2 kW 0,4 kW ... 7,5 kW 0,75 kW ... 110 kW
Nennströme 2,5 A ... 10 A 2,5 A ... 30 A 2,5 A ... 215 A
Spitzenströme (1 / 10 / 60 s) ... 2,0 / 1,8 / 1,5 x In ... 2,0 / 1,8 / 1,5 x In ... 2,0 / 1,8 / 1,5 x In
Flexibel, hochkompakt, zukunftssicher

ZS28

Der ZS28 ist ein hochkompakter, flexibler Universal-Frequenzumrichter für den modernen Maschinenbau und anspruchsvolle Antriebsaufgaben im Leistungsbereich von 0,2 kW bis 22 kW. Er kombiniert herausragende Performance im sensorlosen Vektorbetrieb mit einer ultrakompakten Bauweise.

Ausgestattet mit einer integrierten STO-Funktion mit dem höchsten Sicherheitsstandard SIL3 sowie einer innovativen USB-C-Inbetriebnahmeschnittstelle bietet er maximale Flexibilität, Konnektivität und Wirtschaftlichkeit. Neben Modbus RTU onboard bietet eine optionale 4-in-1 Feldbuskarte maximale Konnektivität: Sie vereint PROFINET, EtherCAT, EtherNet/IP und Modbus TCP auf einem Modul, umschaltbar per Software. Integrierte duale RJ45-Schnittstellen erlauben eine schnelle Verkabelung über Standard-Ethernetkabel.

Dank seiner minimalen Gehäusebreite und der Möglichkeit zur direkten Hutschienenmontage spart der ZS28 wertvollen Platz im Schaltschrank. Er besitzt die CE- und UL-Zertifizierung und ist damit perfekt für den weltweiten Einsatz gerüstet.





Download weitere Dokumente

ZS28 LEISTUNGSKLASSEN 1-phasig 220 V 3-phasig 220 V 3-phasig 380 V 3-phasig 575 V
Leistungsbereich 0,2 kW ... 4 kW 0,2 kW ... 15 kW 0,4 kW ... 22 kW 0,4 kW ... 22 kW
Nennströme 1,5 A ... 16 A 1,5 A ... 55 A 1,5 A ... 45 A 1,7 A ... 34 A
Spitzenströme HL (10 / 60 s) ... 1,8 / 1,5 x In ... 1,8 / 1,5 x In ... 1,8 / 1,5 x In ... 1,8 / 1,5 x In
Intelligente Leistung für anspruchsvolle Anwendungen

ZS350

Der ZS350 ist der neue Hochleistungs-Frequenzumrichter im Leistungsbereich von 0,75 kW bis 500 kW, der Geschwindigkeits-, Drehmoment- und Positionsregelung in einem kompakten System vereint.

Ausgestattet mit integrierter STO-Funktion (Safe Torque Off) sowie einem Standard-LCD-Bedienfeld bietet er höchste Sicherheit und Benutzerfreundlichkeit.

Dank seiner hohen Erweiterungsfähigkeit durch eine Vielzahl optionaler Erweiterungskarten ist der ZS350äußerst flexibel einsetzbar. Durch den Einsatz einer sehr kostengünstigen PLC-Karte lassen sich Steuerungsaufgaben im Umrichter einfach integrieren. Mit optionalen Feldbuskarten ist der ZS350 offen für allen gängigen Bussysteme.

Der ZS350 ist UL-zertifiziert und damit bestens für den internationalen Einsatz geeignet.

Katalog ZS350



Download weitere Dokumente

ZS350 LEISTUNGSKLASSEN 3-phasig 220 V 3-phasig 460 V 3-phasig 575 V
Leistungsbereich 0,75 kW ... 55 kW 1,5 kW ... 500 kW 0,75 kW ... 110 kW
Nennströme 4,5 A ... 200 A 3,7 A ... 860 A 2,1 A ... 150 A
Spitzenströme CL (1 / 10 / 60 s) ... 2,0 / 1,8 / 1,5 x In ... 2,0 / 1,8 / 1,5 x In ... 2,0 / 1,8 / 1,5 x In

Highlights

  • Ansteuerung von PMSM, Direktantriebsmotoren, Motorspindeln, asynchronen Servomotoren, Standard-Asynchronmotoren und Servomotoren
  • Regelungsverfahren: V/F-Steuerung, offene und geschlossene Vektorregelung
  • Geschlossene Vektorregelung mit dynamischem Drehzahleinbruch < 0,25 %, Drehzahlüberschwingen < 5 %, Drehmomentreaktionszeit < 5 ms
  • Niedrigdrehzahlverhalten: PMSM-Regelbereich > 1:200, 100 % Drehmoment bei Generatorbetrieb, 150 % Nullgeschwindigkeits-Schwebezustand (kurzzeitig)
  • Optimiert für Synchronmotoren: Ein-Knopf-Autotuning der Motorparameter sowie automatische Schleifenanpassung ermöglichen eine Inbetriebnahme-lose Startphase
  • Optionale I/O-Karten für zusätzliche digitale/analoge Ein- und Ausgänge sowie Relaisausgänge
  • Erweiterungsmöglichkeiten für Kommunikationsschnittstellen: PROFINET, CANopen, PROFIBUS-DP, Ethernet/IP, Modbus TCP, EtherCAT usw.
  • Integrierte Safe Torque Off (STO)-Funktion gemäß Sicherheitsstandard SIL2 für sicheres Abschalten des Drehmoments
  • Direkter Anschluss von Temperatursensoren wie PT100, PT1000, KTY84 und PTC über AI/AO-Schnittstellen möglich – ohne zusätzlichen Wandler
  • Optional erhältliche programmierbare Erweiterungskarte unterstützt Anweisungssprache, Kontaktplan (Ladder Diagram) und Ablaufsteuerung (SFC)
  • Energieeinsparung durch MTPA-gesteuerte Regelung reduziert Motorverluste
  • Neue Algorithmen für V/F- und Vektorregelung senken den Leerlaufstrom um bis zu 30 %
  • Geringe Stromoberschwingungen (< 7 %) reduzieren die Motorerwärmung; Random-PWM-Modulation sorgt für leiseren Betrieb
  • Fern-Upgrade via RS485, serielle Schnittstelle oder 4G-Erweiterungskarte
  • Für Highspeed Anwendungen: FW-Upgrade für bspw. CNC-Applikationen ≥ 600Hz durch z:systems
  • Standardmäßige multifunktionale LCD/LED-Bedieneinheit mit benutzerorientiertem Design
  • EtherCAT

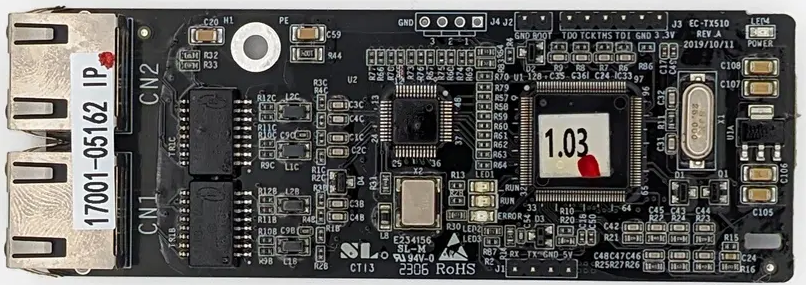

  • Ethernet/IP

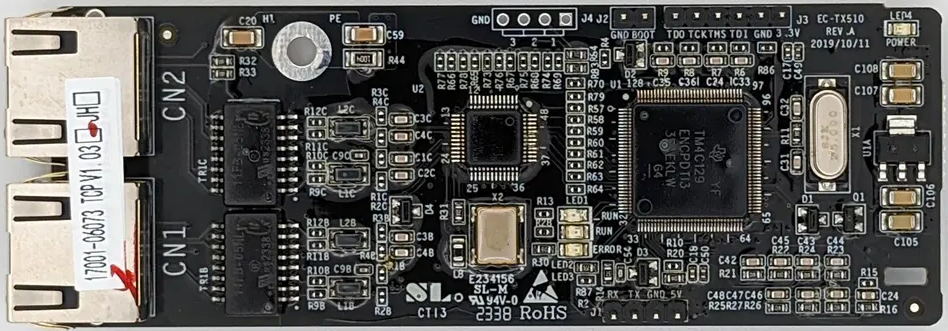

  • Modbus TCP

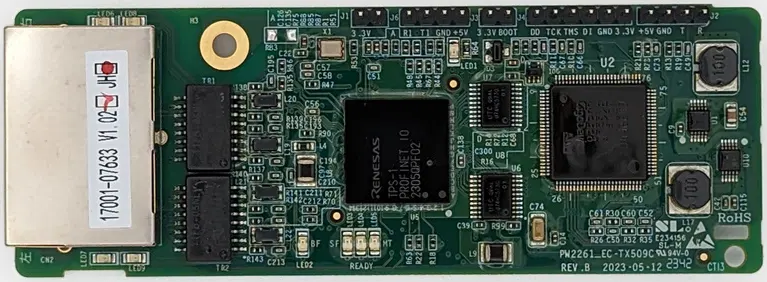

  • ProfiNET
  • Inkrementell (5V / 12V / 24V)
  • Absolut
  • Sinus/Cosinus

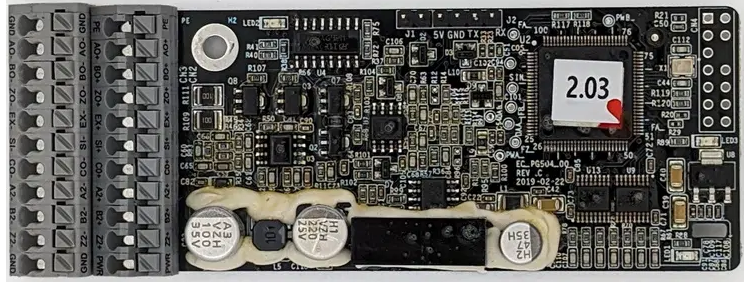

  • Resolver
  • …
  • EtherCAT
  • Ethernet/IP
  • Modbus TCP
  • CANopen (multi-protocol or master/slave control)

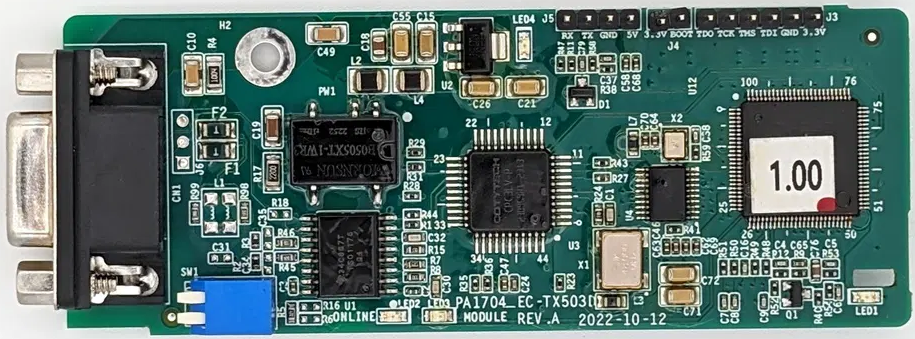

  • ProfiBUS
  • ProfiNET
  • …
  • Bluetooth

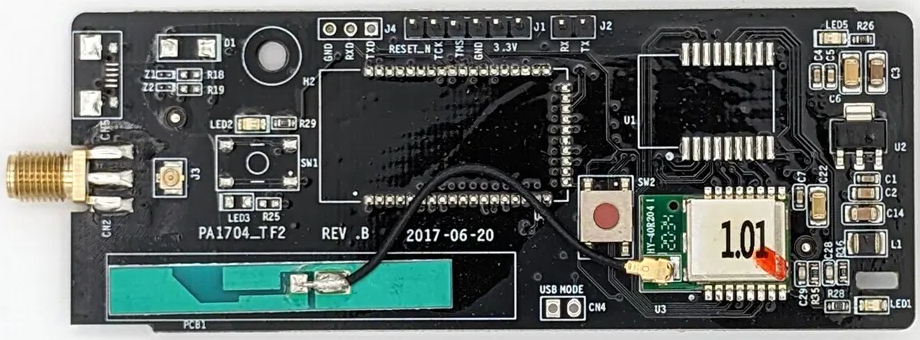

  • WIFI
  • GPRS
  • 4G
  • …

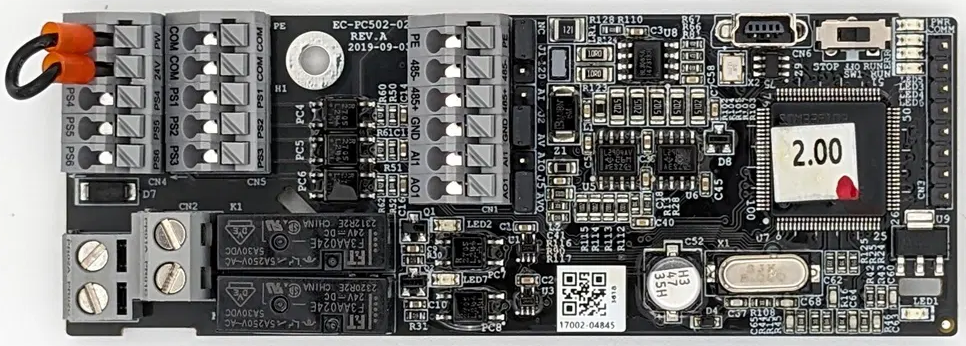

  • Programmierbare Schnittstellenkarte: Kompakte Steuerungslösung als Ersatz für einfache Mikro-SPS-Anwendungen.
  • Unterstützt IEC61131 Programmiersprachen
  • Protokoll/Kommunikations-Schnittstelle: RS485
  • 16K Programmspeicher
  • I/O-Schnittstellen: 6 DI, 2 Relaisausgänge, 1 AI, 1 AO

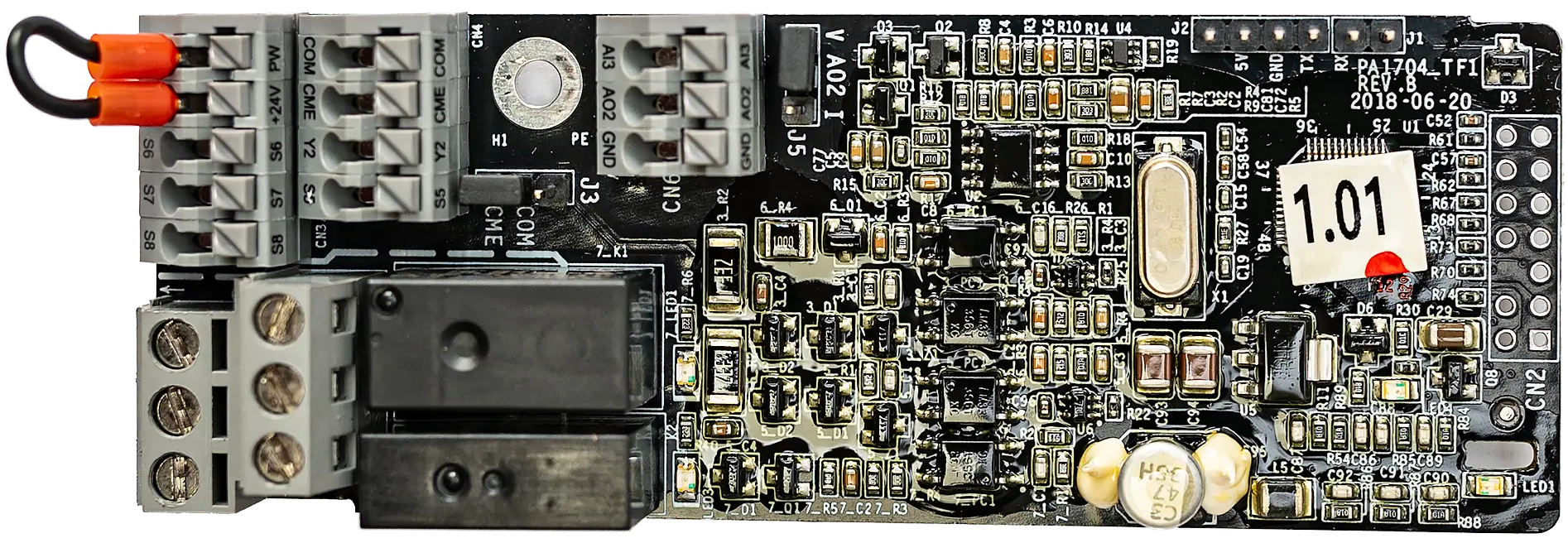

  • I/O Erweiterungskarte: Bietet mehr Flexibilität bei der Systemintegration - Ideal für Anwendungen mit erhöhtem Bedarf an Ein-/Ausgangsvarianten.
  • 4 digitale Eingänge, 1 digitaler Ausgang
  • 1 analoger Eingang, 1 analoger Ausgang
  • 2 Relaisausgänge (1x Doppelkontakt, 1x Einzelkontakt)
  • 1 PT100- und 1 PT1000 Eingang

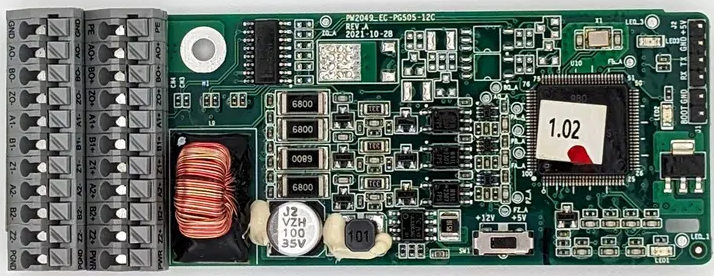

  • 24V Stromversorgungs-Erweiterungskarte zur Umwandlung einer 24 V DC-Spannungsversorgung in mehrere geregelte Ausgangsspannungen für den Betrieb externer Module oder interner Komponenten.
  • Eingangskennwerte: DC 18–30 V (Nennwert: 24 V DC) @ max. 2 A
  • Ausgangskennwerte: +5 V / 1 A (±5 %), ±15 V / 0,2 A (±10 %)

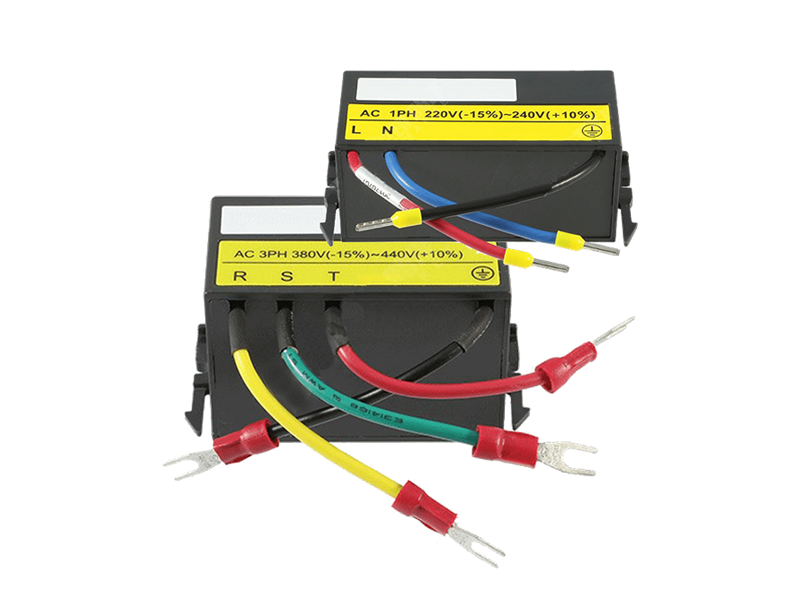

  • Für 1- und 3-phasige ZS20-Geräte im Leistungsbereich von 0,4 kW bis 2,2 kW ist ein externer C3-EMV-Filter optional erhältlich.
    Ab einer Leistung von ≥ 4 kW bei ZS20 sowie bei allen ZS350-Geräten sind C3-Filter bereits standardmäßig integriert.
  • Der Filter wird direkt am Umrichter auf der Klemmenseite (Unterseite des Geräts) montiert
  • Die Anschlussleitungen des Filters werden parallel zu den Versorgungsleitungen (L, N und PE) angeschlossen
  • Entspricht der Norm EN 61800-3:2004, Kategorie C3 (industrielle Umgebung, gemessen bei 3 m)

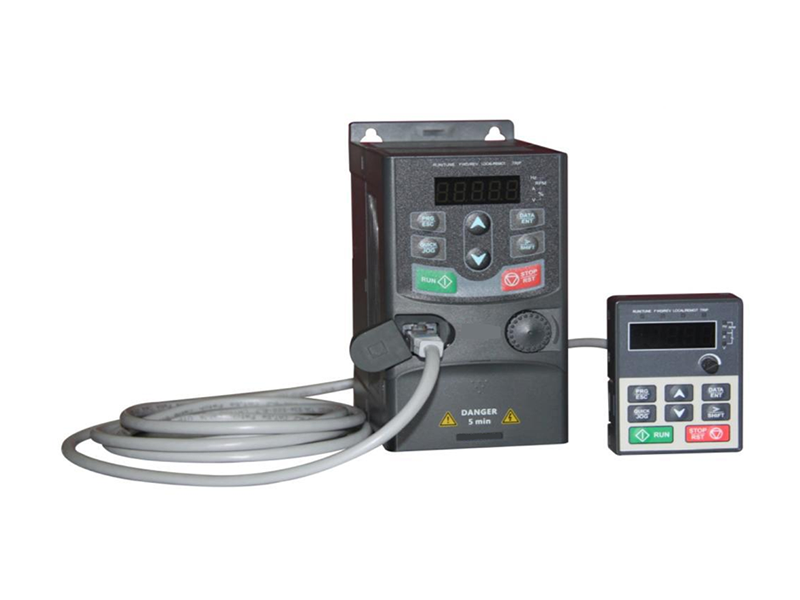

  • externes Display für ZS20, ZS28 und ZS350 für bspw. abgesetzte Montage in Schaltschranktüre oder zum benutzerfreundlichen Kopieren von Parameterdaten

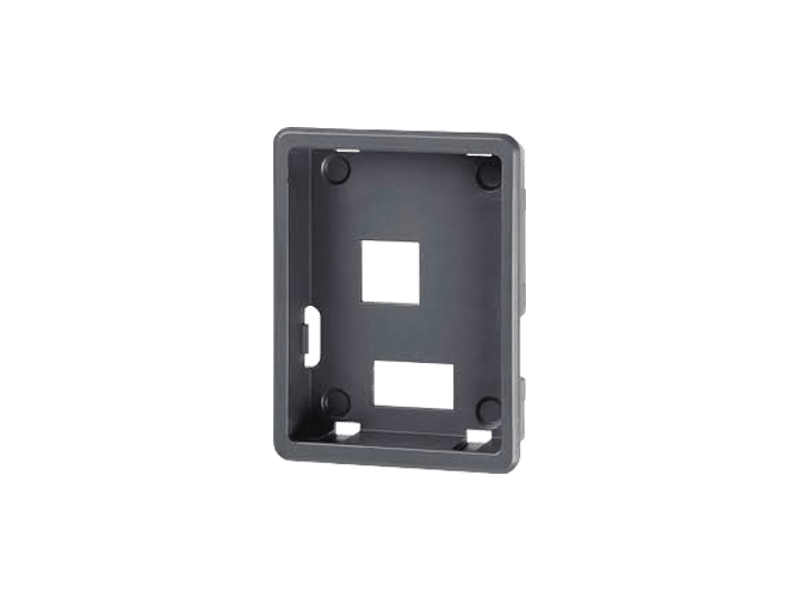

  • Displayhalterung für bspw. Einbau in Schaltschranktüre



  • DIN Rail Halterung: für Gehäusegröße A und B der ZS28 Serie
  • Flangegehäuse: für Gehäusegröße C, D und E
