Höchste Zuverlässigkeit und hohe Radiallasten

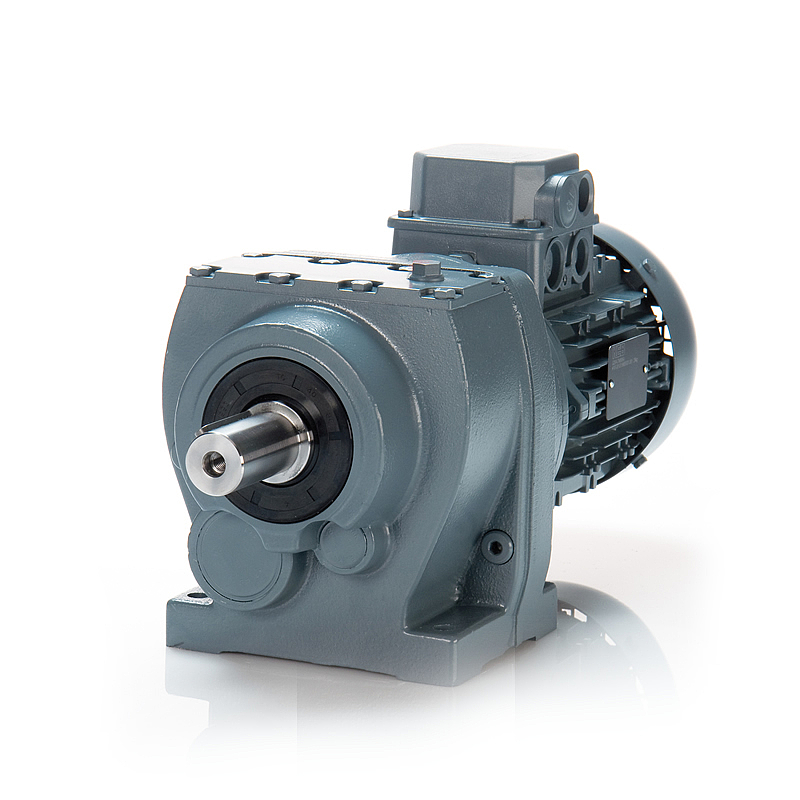

Stirnradgetriebe

Wir bieten Ihnen Stirnradgetriebe in 2 Baureihen und 10 Getriebegrößen von 0,75 bis 90 kW in 2- und 3-stufigem Aufbau mit Antriebsmomenten bis zu 13.600 Nm als Flansch- oder Fuß- montierte Versionen an. Eine feine Drehzahlabstufung bis minimal 1,2 U/min bietet optimale Drehmomentanpassung am Abtrieb.

Die universelle Einbaulage, Lebensdauerschmierung und minimales Verdrehspiel sichern einen langlebigen Einsatz. Mit IEC-Anbauflanschen werden beliebige Sondermotoren für besondere Anforderungen adaptiert. Mit direkt angebauten TA-Servomotoren stehen dynamische Lösungen mit besonders hohen Wirkungsgraden und kompakten Bauformen zur Verfügung.

Alle Getriebemotoren sind optional flexibel mit Federkraftbremsen, Tacho- oder Gebersystemen und Fremdlüftung kombinierbar.

Stirnradgetriebe / Stirnradgetriebemotoren

Leistungsspektrum

Getriebe T2 [Nm] Übersetzung (Doppelgetriebe) P1 [kW] Abtriebswelle [mm]
G0 60 3,46 - 72,52 0,75 Ø 20 x 40
G1 117 3,37 - 115,34 (6.085,3) 1,5 Ø 20 x 40
G2 235 3,49 - 153,41 (10.074) 3,0 Ø 25 x 50
G3 480 3,56 - 177,27 (11.893) 5,5 Ø 30 x 60, Ø 35 x 70
G4 875 3,61 - 210,05 (12.756) 11,0 Ø 40 x 80
G5 1.630 3,85 - 186,77 (13.862) 18,5 Ø 50 x 100
G6 2.800 3,96 - 221,95 (14.755) 22 Ø 60 x 120
G7 4.880 4,34 - 250,97 (19.566) 30 Ø 75 x 140
G8 8.900 5,92 - 186,96 (19.895) 45 Ø 90 x 170
G9 13.600 5,43 - 157,04 (22.255) 90 Ø 110 x 210
