Antriebsumrichter

Dezentrale Antriebssysteme

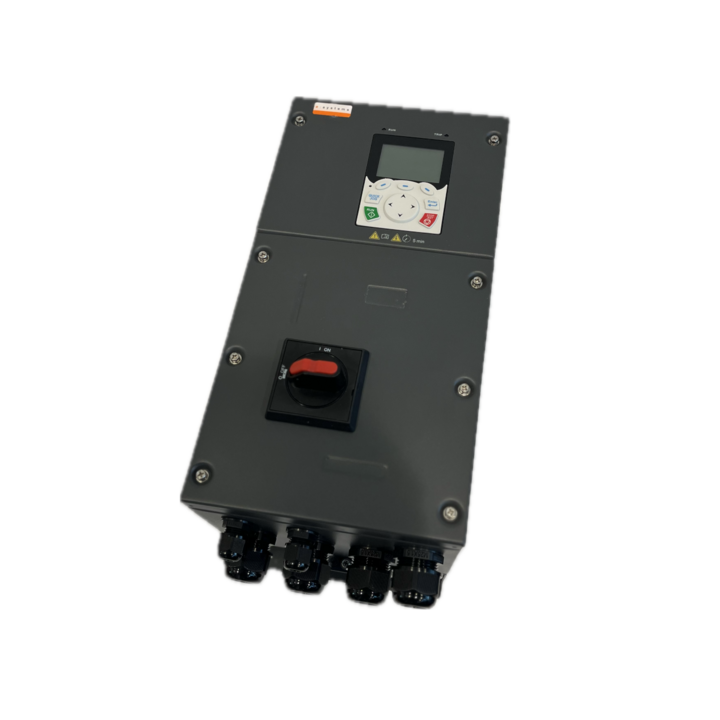

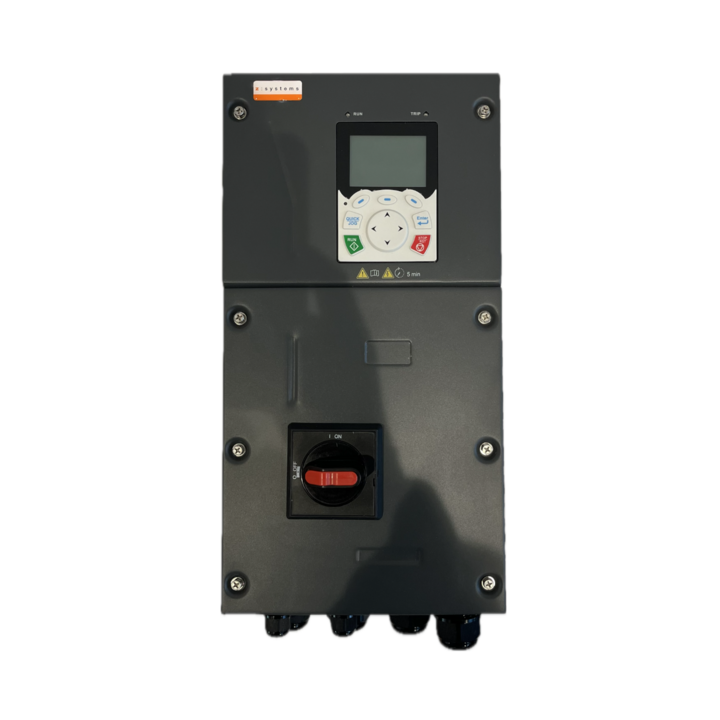

Der IP66 Frequenzumrichter von z:systems ist von 0,37 kW bis 37 kW als ein- und dreiphasiges Gerät mit einer Eingangsspannung von 110 VAC - 480 VAC verfügbar.

Kompakt, zuverlässig und anwenderfreundlich. Einfach einschalten und der Umrichter nimmt den Betrieb auf. Bereits mit Werkseinstellungen sorgt er für eine präzise Motorsteuerung und Energieeinsparungen.

Wählen sie zwischen verschiedenen Modi für Industrie, Pumpen und Lüfter um ihre Anwendung zu optimieren. Ein bereits eingebauter Funkenstörfilter spart Kosten und Zeit bei der Installation.  Als Feldbus sind Modbus RTU und CAN standardmäßig integriert.

Highlights

  • IP66 mit Netzschalter, Potentiometer und Drehrichtungsschalter
  • integrierte Bedieneinheit standardmäßig (7 Segment LED)
  • eingebauter Funkenstörfilter Kat. C1 gemäß EN 61800-3:2004
  • geeignet für Asynchron-, Permanentmagnet-, Synchron-Reluktanz-, sowie bürstenlose Gleichstrommotoren (opt. auch für Einphasenmotoren)
  • Betriebstemperatur von -20°C bis +50°C
  • Interner PID Regler, Betriebsstundenzähler sowie Messdatenerfassung
  • Programmierbare digitale und analoge Ein- und Ausgänge
  • integrierter Bremstransistor
  • In einer großen Bandbreite von Anwendungen einsetzbar wie z.B. bei Förderanlagen, Rührwerken, Pumpen, Lüftern, Gebläsen und vielem mehr.
  1-phasig 110 ... 115 V 1-phasig 200 ... 240 V 3-phasig 200 ... 240 V 3-phasig 380 ... 480 V
Leistungsbereich 0,37 kW ... 1,1 kW 0,37 kW ... 4 kW 0,37 kW ... 18,5 kW 0,75 kW ... 37 kW
Nennströme 2,3 A ... 5,8 A 2,3 A ... 15,3 A 2,3 A ... 72 A 2,2 A ... 72 A
Spitzenströme (2,5 s / 60 s) 1,75 / 2,0 x In 1,75 / 2,0 x In 1,75 / 2,0 x In 1,75 / 2,0 x In

Schaltfrequenz 4 ... 32 kHz effektiv
Ausgangsfrequenz 0 ... 500 Hz; 0,1 Hz Auflösung
Regler-Betriebsarten Sensorlose Vektordrehzahlregelung, Permanentmagnet Vektorregelung, BLDC Vektorregelung, Synchron-Reluktanzmotor
Sollwertregelung Analog (0 ... 10 V, 0(4) ... 20 mA), Digital (Motorpotentiometer (Tastatur), Modbus RTU, CANopen, EtherNet/IP)
Programmierbare Eingänge 2 Digital, 2 Analog / digital wählbar
Programmierbare Ausgänge 1 Analog / Digital, 1 Relais
Feldbus integriert / (optional) CANopen, Modbus RTU / (EtherNet IP, Profibus, DeviceNET)
Sonstiges integriertes Tastenfeld (Fernbedienung optional), 7 Segment LED Anzeige, eingebauter Bremstransistor (nicht bei Baugröße 1)
Schutzklasse IP20, IP66
Maschinen und EMV-Richtlinie 2006/42/EC und 2014/30/EU (folg. EN61800-3:2004)
Konformität CE, UL, RCM
