Realisieren Sie neue Maschinenkonzepte mit erweiterten Anforderungen an Leistung, Kommunikation und integrierter Sicherheit.

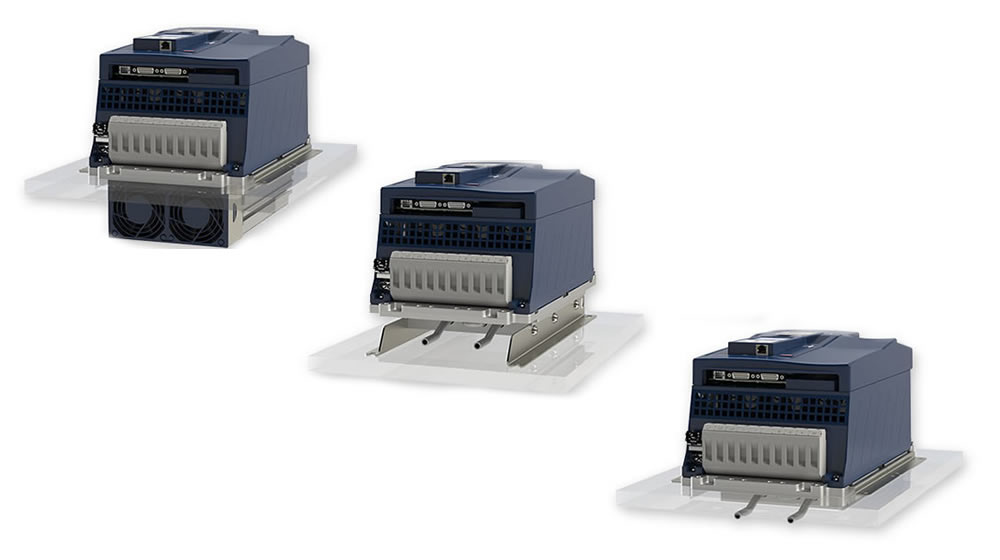

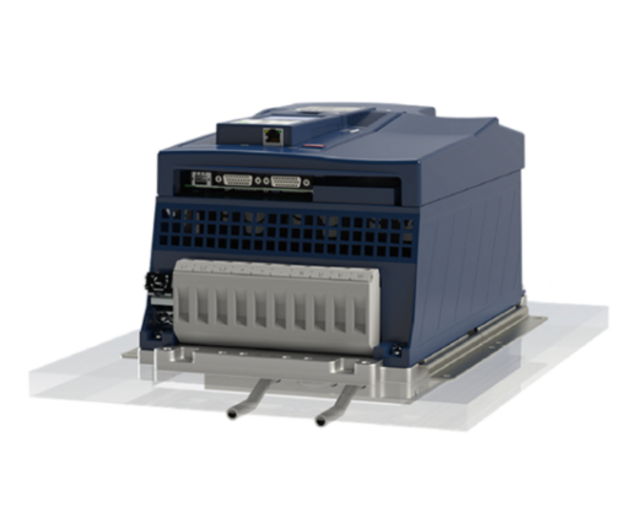

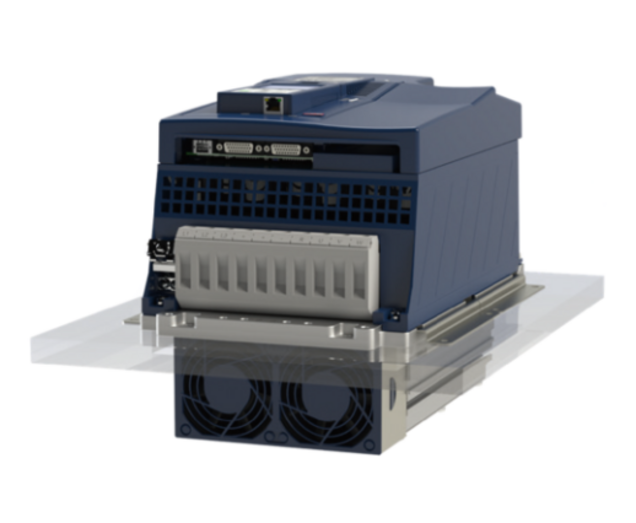

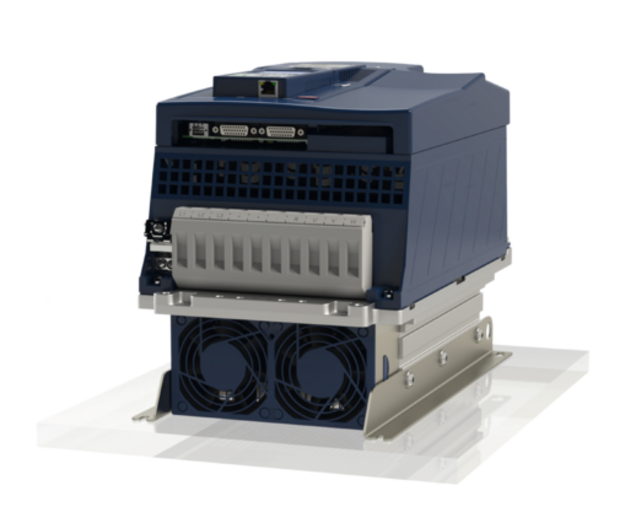

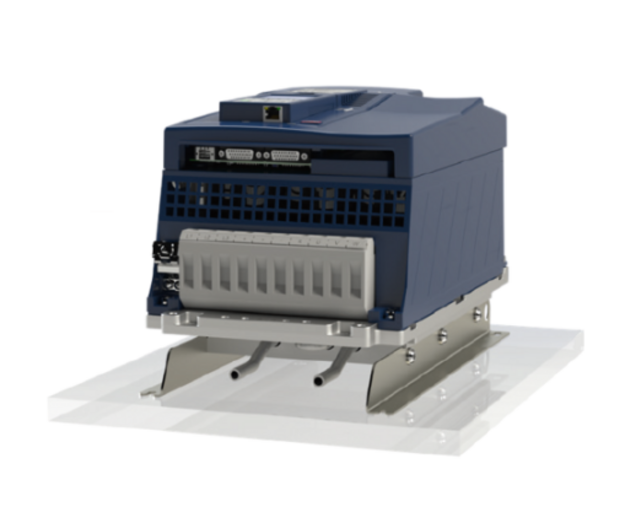

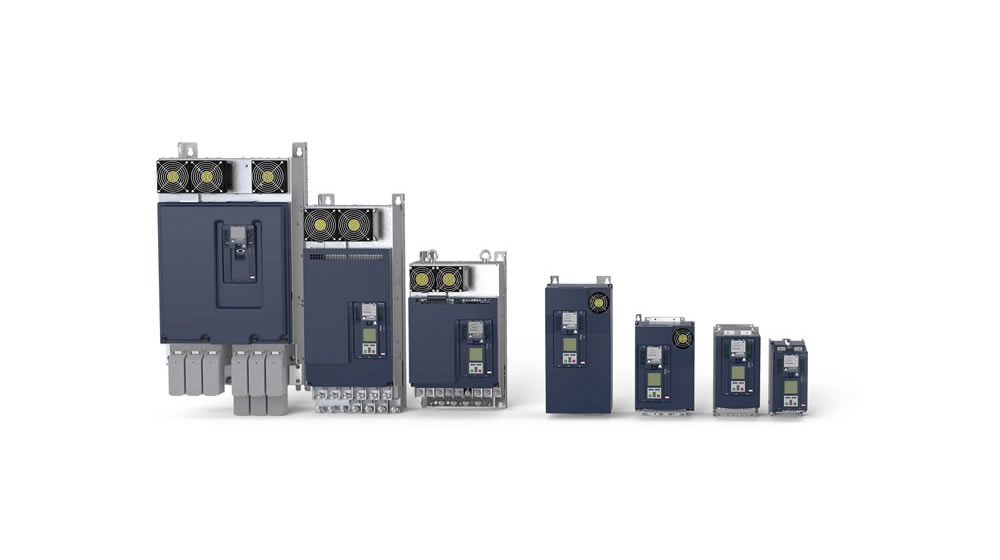

Die Drive Controller COMBIVERT F6 sind Frequenzumrichter und Servoantrieb in einem Gerät und decken den gesamten Leistungsbereich von 2,2 kW bis 450 kW ab.
Sie regeln unterschiedlichste Motortechnologien, ob geberlos oder mit Geber und – je nach Anwendung – mit skalierbaren, leistungsfähigen Sicherheitsfunktionen.

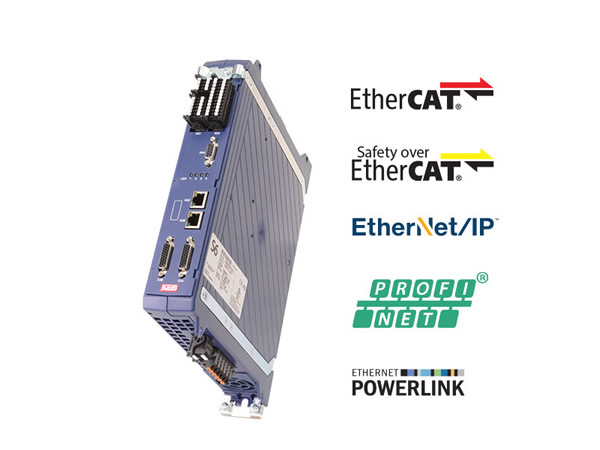

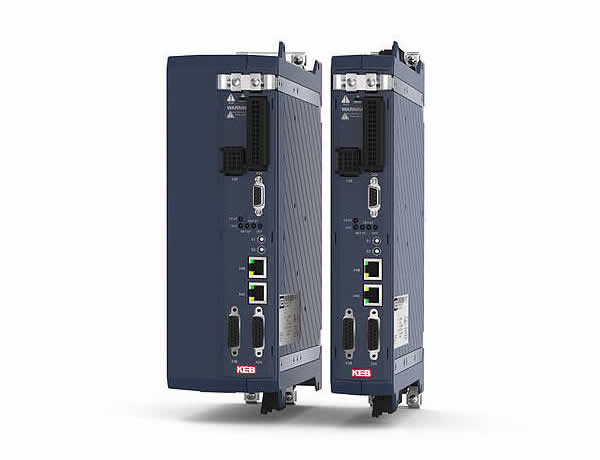

Speziell für Servoanwendungen im kompakten Buchformat ist der COMBIVERT S6 besetens geeignet. Er ist ein moderner, kompakter und gleichzeitig flexibler Servoregler für einen Nennstrom von 2,6 A bis 16,5 A in zwei Gehäusegrößen.
Die Servoumrichter regeln unterschiedlichste Motortechnologien, ob geberlos oder mit Geber und – je nach Anwendung – mit skalierbaren, leistungsfähigen Sicherheitsfunktionen.
| S6 LEISTUNGSKLASSEN | 1-phasig 230 V | 3-phasig 400 V |
|---|---|---|
| Leistungsbereich | 0,75 kW und 1,5 kW | 0,75 kW ... 7,5 kW |
| Nennströme | 4 A und 7 A | 2,6 A ... 16,5 A |
| Spitzenströme (60 s) | ... 2,0 x In | ... 2,5 x In |
| GERÄTEVARIANTEN | KOMPAKT | APPLIKATION | PRO |
|---|---|---|---|
| Feldbuskommunikation | EtherCAT oder VARAN | EtherCAT, PROFINET, EtherNet/IP, POWERLINK, Modbus/TCP | EtherCAT, PROFINET |
| Kommunikationsschnittstellen | CAN, Diagnose RS485/232 | CAN, Diagnose RS485/232 | CAN, Diagnose RS485/232, Ethernet |
| Funktionale Sicherheit | STO | STO, SBC und optional geberbehaftete drehzahl-/lageabhängige Sicherheitsfunktionen | STO, SBC und geberlose drehzahlabhängige Sicherheitsfunktionen |
| Sicherheitsprofil | --- | Safety over EtherCAT (FSoE), PROFIsafe | Safety over EtherCAT (FSoE) |
| Geberschnittstellen | Multigeber | Multigeber | Multigeber optional |
| KOMMUNIKATION | Ausführung |
|---|---|
| Echtzeit-Ethernet-Schnittstelle | EtherCAT, PROFINET, EtherNet/IP, ModBus TCP, POWERLINK, VARAN |
| Kommunikationsschnittstelle | CAN, Diagnoseschnittstelle RS485/232, Ethernet |
| Antriebsprofil | CiA 402 (IEC 61800-7) |
| Sicherheitsprofil | Safety over EtherCAT (FSoE), PROFIsafe |
| Zyklische Feldbuszykluszeit | EtherCAT bis zu 250µs (125µs auf Anfrage) PROFINET, EtherNet/IP, ModBus/TCP, POWERLINK, VARAN bis zu 400µs |
| Prozessdatengröße | EtherCAT bis 32 Objekte / 64 Byte, PROFINET, EtherNet/IP, ModBus/TCP, POWERLINK, VARAN bis 8 Objekte / 32 Byte |
| Feldbus-Ethernet Diagnose | EoE (Ethernet over EtherCAT), PROFINET Ethernet Kanal, EtherNet/IP Ethernet Diagnosekanal, Modbus/TCP Ethernet Diagnosekanal |
| Serielle Diagnoseschnittstelle | DIN66019 zur Verbindung mit Diagnosewerkzeugen (z.B. COMBIVIS) oder einem Operator |
| Operatoren / Adapter | LCD-Operator, Ethernet-Operator, USB-Operator, Bluetooth Adapter |
| Tools | COMBIVIS 6, COMBIVIS studio 6, COMBIVIS mobile, COMBIVIS Command Line Interface |

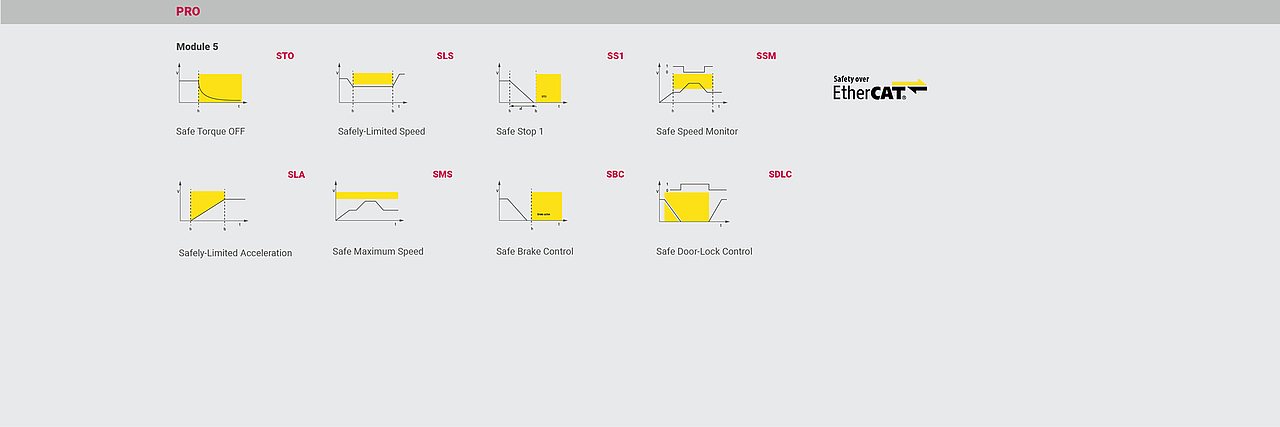

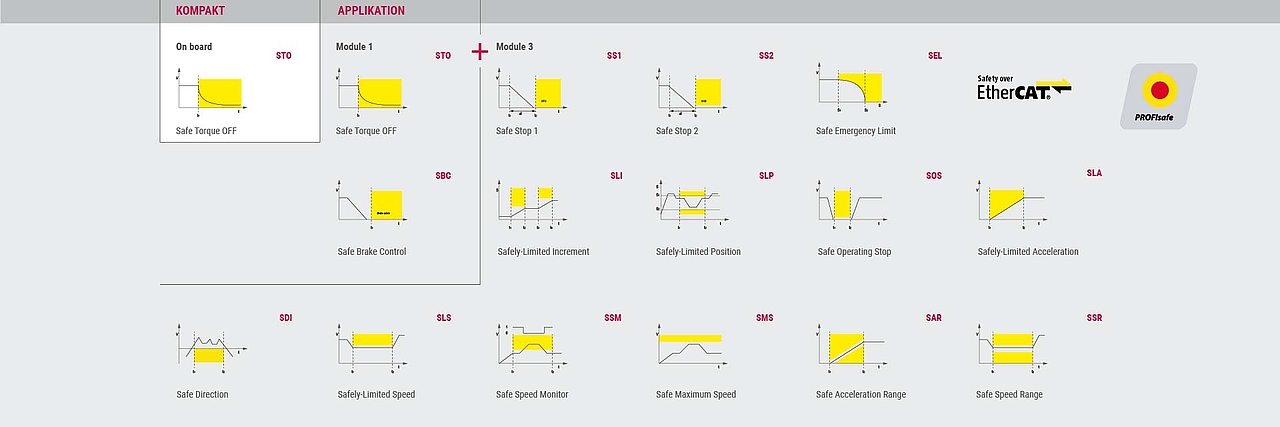

Welches Ziel hat funktionale Sicherheit? Die kurze Antwort: Von technischen Einrichtungen ausgehende Risiken für Mensch und Umwelt zu minimieren. Funktional sichere Systemlösungen für Maschinen und Anlagen basieren auf einer durchgängigen Architektur bis hin zur mechanischen Schnittstelle. Um die Projektierung und Entwicklung von Applikationen mit Sicherheitslösungen zu vereinfachen, kommt zertifizierte Hard- und Software zum Einsatz.
Die Antriebe COMBIVERT F6 bieten skalierbare Sicherheitsfunktionen direkt im Antriebsregler – mit und ohne Geber. Eine flexible Anpassung der Sicherheitsfunktionen und Grenzwerte kann über digitale I/Os und/oder das Sicherheitsprofil „Safety over EtherCAT“ (FSoE) oder PROFIsafe erfolgen.
EMV-Technik: Mit steigendem Anteil von Elektronik wird die EMV-Belastung und die EMV-Verträglichkeit ein zunehmend wichtiger Faktor für die Betriebssicherheit in Maschinen und Anlagen. Europäische Normen und Vorschriften verpflichten Hersteller und Betreiber, die Anwendungen konform festgelegter Grenzwerte auszuführen. Wir bieten Ihnen hierzu ein umfangreiches Programm für die netz- und motorseitige Eingrenzung von Störpegeln und Optimierung von Betriebsbedingungen.
Bremswiderstände: Generatorische Energie kann in Antrieben nur begrenzt von den Kondensatoren im Zwischenkreis des Umrichters gepuffert werden und muss aus dem System nach außen geführt werden. Hierfür bieten wir Ihnen maßgeschneiderte Bremswiderstände.
Die Netzdrosseln für einphasige oder dreiphasige Verbraucher sind universell für einen Frequenzbereich von 45 Hz bis 65 Hz ausgelegt und mit einem Bemessungsstrom von 1,4 A bis 840 A mit Uk = 4 %.
Netzdrosseln zur Rückwandmontage, in kompakter Schaltschrankbauweise bieten eine zusätzliche Option mit EMV- Filterdrähten ohne zusätzliche Kabelarbeiten.
Die passive Lösung um Netzoberschwingungen zu reduzieren. Sie ermöglichen die Einhaltung vieler internationaler Standards. Abgestimmte 400 V/50 Hz und 480 V/60 Hz Lösungen reduzieren den THDi auf < 8 Prozent, sowie den PWHD auf < 15 Prozent. Diese Oberschwingungsfilter mit innovativen internen Aufbau bieten außerdem eine hohe Überlastfähigkeit bis 150 Prozent und einen Wirkungsgrad > 99 Prozent.
Wir bieten Ihnen EMV-Filter in einem Bemessungsspannungsbereich von 180V bis 528VAC beziehungsweise 150V bis 840VDC und Bemessungsströme von 12A bis 330A. Diese zeichnen sich durch einen hohen Entstörgrad (C1 in Verbindung mit Motorleitungslängen bis 500m) sowie einem sehr kleinen Ableitstrom aus. Somit eignen sich diese besonders für den Einsatz an FI-Schutzschaltern vom Typ B beziehungsweise B+. Diese Technologie ist sowohl als zentraler Schaltschrankfilter, Sammelfilter und zur Entstörung einzelner Geräte konzipiert. Die Baureihe ist auch als Unterbauversion für Antriebsregler bis 90 kW verfügbar.
Erhältlich als einphasige (2F) bis 250 V, dreiphasige (3F) bei 480 V oder 690 V und dreiphasige Filter mit Neutralleiter (4F) bis 480 V bei Nennströmen von 1 A bis 3.500 A.
Sonderentwicklungen und Kunden spezifische EMV Filter auf Anfrage verfügbar.
Ausgangsdrosseln sind eine kostengünstige Möglichkeit, die Spannungsanstiegsgeschwindigkeit (dU/dt) zu reduzieren und eine vorzeitige Alterung der Wicklungsisolation von Drehstrommotoren zu vermeiden. Hierfür bieten wir Ihnen Drossen für Anwendungen mit Ausgangsfrequenzen bis maximal 1.600 Hz und Bemessungsspannung 400 V AC bzw. 480 V mit Bemessungsströmen von 1,3 A bis 800 A.
Der Sinusfilter ist ein Tiefpass, der die Schaltfrequenz aus dem PWM-Ausgangssignal des Drive Controllers herausfiltert. Am Filterausgang entsteht eine sinusförmige Spannung mit geringem Rippel, die einen sinusförmigen Motorstrom zur Folge hat.
Es stehen Sinunsfilter mit Ausgangsfrequenzen von 50Hz, 100Hz und 200Hz mit einer Bemessungsspannung von 400V AC und Bemessungströmen von 1,3A bis 710A zur Verfügung.
Die Sinus EMV-Filter ist eine Weiterentwicklung der Sinusfilter indem der Filter die symmetrischen und asymmetrischen Störungen reduziert.
Unterstützung und Einhaltung der gesetzlichen Grenzwerte für Installationen für lange Motorleitungen auch ohne abgeschirmte Motorleitung. Hohe Überlastfähigkeit von 150 Prozent, ein Wirkungsgrad > 99 Prozent bei Bemessungsspannungen 400 V AC / 480 V AC +/- 10 Prozent und Bemessungsströme von 9,5 A - 460 A spezifizieren diesen Filter.
Der Filter eignet sich sowohl als Motorfilter wie auch als Netzfilter für den Active Infeed Converter (AIC).
Für den Einsatz in Anlagen mit generatorischem Betrieb (zum Beispiel Hubwerke) bieten wir Ihnen ein breites Spektrum an passenden Bremswiderständen - passend zu Ihrem Anwendungsfall.
