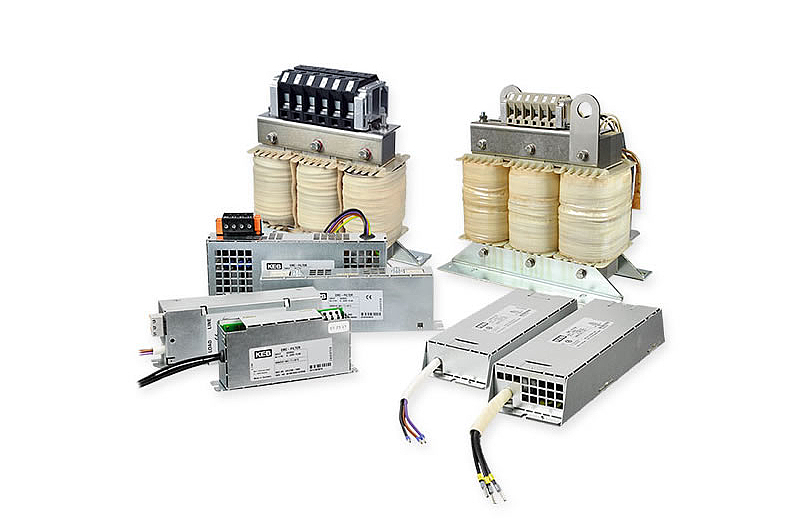

Die Netzdrosseln für einphasige oder dreiphasige Verbraucher sind universell für einen Frequenzbereich von 45 Hz bis 65 Hz ausgelegt und mit einem Bemessungsstrom von 1,4 A bis 840 A mit Uk = 4 %.
Netzdrosseln zur Rückwandmontage, in kompakter Schaltschrankbauweise bieten eine zusätzliche Option mit EMV- Filterdrähten ohne zusätzliche Kabelarbeiten.

• Entlastet Versorgungskabel und Transformatoren - Verminderung der Strombelastung
• Optimierung von Stromoberschwingungen sowie Ladeströme des Netzes
• Schützt Eingangsgleichrichter und Elektrolytkondensatoren der Drive Controller und Servoantriebe
• Erhöht die Lebensdauer der Elektrolytkondensatoren

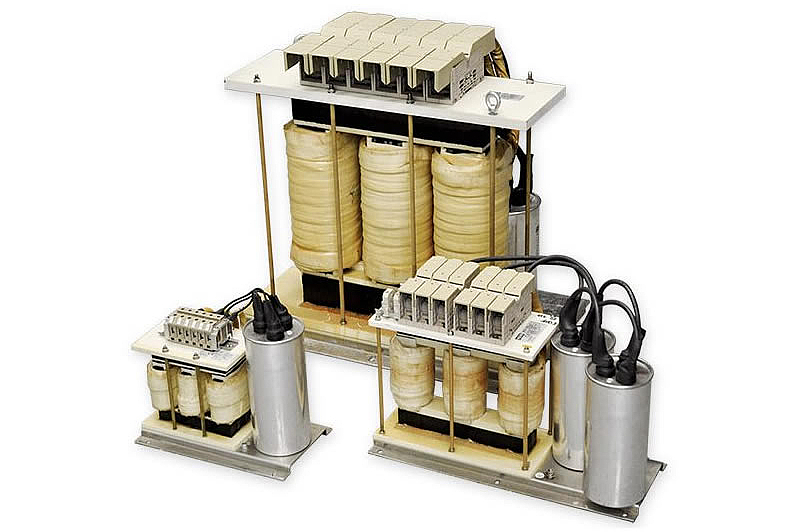

Die passive Lösung um Netzoberschwingungen zu reduzieren. Sie ermöglichen die Einhaltung vieler internationaler Standards. Abgestimmte 400 V/50 Hz und 480 V/60 Hz Lösungen reduzieren den THDi auf < 8 Prozent, sowie den PWHD auf < 15 Prozent. Diese Oberschwingungsfilter mit innovativen internen Aufbau bieten außerdem eine hohe Überlastfähigkeit bis 150 Prozent und einen Wirkungsgrad > 99 Prozent.

• Kompakte Bauform
• Anschlussfertig – keine zusätzliche Verdrahtung notwendig
• Keine Schwingneigung bei dynamischem Lastwechsel
• Kein Spannungsabfall im Vergleich zur Netzdrossel
• Mehrere parallele Verbraucher je Einheit möglich
• Optimierte Auslegung für den Betrieb an Generatoren im Inselbetrieb
• Schutz von Antrieben bei „weichen“ und „überschwingenden“ Netzen
• Erhöhte Lebensdauer von Zwischenkreiskondensatoren
• Bei Anlagenmodernisierung/-ausbau sind keine weiteren Kompensationsanlagen notwendig
• Reduziert die Strombelastung am Transformator und auf den Versorgungskabel der Maschine

Wir bieten Ihnen EMV-Filter in einem Bemessungsspannungsbereich von 180V bis 528VAC beziehungsweise 150V bis 840VDC und Bemessungsströme von 12A bis 330A. Diese zeichnen sich durch einen hohen Entstörgrad (C1 in Verbindung mit Motorleitungslängen bis 500m) sowie einem sehr kleinen Ableitstrom aus. Somit eignen sich diese  besonders für den Einsatz an FI-Schutzschaltern vom Typ B beziehungsweise B+. Diese Technologie ist sowohl als zentraler Schaltschrankfilter, Sammelfilter und zur Entstörung einzelner Geräte konzipiert. Die Baureihe ist auch als Unterbauversion für Antriebsregler bis 90 kW verfügbar.

• Geringe Ableitströme im Betrieb mit Drive Controller und Servoantriebe
• Kompakter Aufbau in Buchform mit kleiner Montagefläche
• Hohe Sättigungsfestigkeit, ausgelegt für geschirmte Motorleitungslängen bis 100 m beziehungsweise 300 m
• Betrieb an allstromsensitiven FI-Schutzschaltern mit kleiner Auslöseschwelle 30/300 mA für Personen- und Brandschutz
• Umrichterbetrieb somit geeignet in Wohn- und Industrieumgebung nach beispielsweise EN61800-3 oder EN55011
• Hohe Überlastreserve

Erhältlich als einphasige (2F) bis 250 V, dreiphasige (3F) bei 480 V oder 690 V und dreiphasige Filter mit Neutralleiter (4F) bis 480 V bei Nennströmen von 1 A bis 3.500 A.

Sonderentwicklungen und Kunden spezifische EMV Filter auf Anfrage verfügbar.
